產品介紹
粗過濾器是除去液體中少量固體顆粒的小型設備,可保護壓縮機、泵、儀表和其它設備的正常工作,當流體流進置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出， 當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
全自動沖洗過濾器（KSQ型）具有自動剝離系統和控制系統。
1、自動剝離系統：雜質堵塞過濾器通道后，自動剝離系統啟動，刮除濾網表面雜質達到濾網再生目的，同時雜質收集在濾器下部儲槽，最終通過排放口排放。
2、控制系統：自清洗裝置的啟動是由定時器控制，當設置的時間達到時，自動清洗裝置便自動啟動；自清洗裝置也可由壓差感應器控制；建議搭配使用定時器控制。

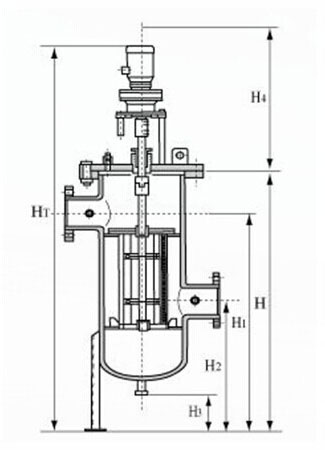

產品結構
產品技術參數
【主要技術參數】：
1、粗過濾器濾芯材質：濾框、濾網均為不銹鋼。
2、法蘭標準：HG20592-2009 PN1.0 當客戶需用GB、SH、JB、ANSI、DIN、JIS等標準或改變壓力等級時，請在訂貨合同中注明。
3、制造、檢測標準：SH/T3411-1999、HG/T21637-1991標準?；蚩蛻糁付藴?。
4、主要材質：
| 殼體材質 | 連接方式 | 法蘭型式 | 法蘭密封面型式 | |
| 碳鋼CS | 螺紋連接 | 內螺紋RcF | 板式平焊（PL） | 平面（FF） |
| 黃銅H62 | 外螺紋RcM | 帶頸平焊（SO） | 突面（RF） | |
| 碳鋼/PTFE | 焊接連接 | 對焊BW | 帶頸對焊（WN） | 凹凸面（MFM） |
| 不銹鋼304 | 承插焊SW | 螺紋法蘭（Th） | 環連接面（RJ） | |
| 不銹鋼304L | 法蘭連接 | 對焊環松套法蘭（PJ/SE） | 榫槽面（TG） | |
| 不銹鋼316 | 平焊環松套法蘭（PJ/RJ） | |||
| 不銹鋼316L | 承插焊法蘭（SW） | |||
| 特材Ti | ||||
【主要外形尺寸】：
| DN | L | H1 | H2 | H3 | H4 | HT | H |
| 50 | 350 | 600 | 380 | 100 | 460 | 1250 | 720 |
| 100 | 480 | 840 | 500 | 100 | 660 | 1530 | 1000 |
| 150 | 560 | 1120 | 660 | 120 | 870 | 1910 | 1320 |
| 200 | 640 | 1240 | 700 | 120 | 1000 | 2090 | 1480 |
| 250 | 700 | 1460 | 820 | 140 | 1250 | 2350 | 1700 |
| 300 | 920 | 1920 | 1040 | 140 | 1550 | 2980 | 2240 |
| 400 | 1120 | 2360 | 1260 | 160 | 1910 | 3530 | 1760 |
| 500 | 1400 | 2790 | 1440 | 200 | 2300 | 4150 | 3290 |
| 600 | 1600 | 3140 | 3140 | 220 | 2600 | 4550 | 3690 |
安裝維護
1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；
2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
訂貨須知
訂貨時須確定以下參數：①口徑； ②工作壓力； ③材質；④法蘭標準； ⑤介質；⑥操作壓力；以便給您提供合適的產品。
